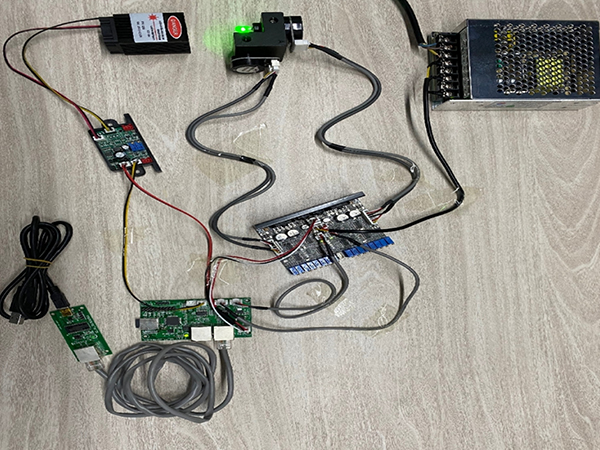

二维振镜扫描系统完整接线清单

硬件：振镜驱动板、X/Y振镜电机、控制卡（输出模拟扫描信号+激光触发）、激光光源、光电采集模块

驱动板端子：接电机X、接电机Y、信号输入（IN-GND IN+)(2组，一组X、一组Y)、电源输入V+ GND V-、电源输出

电源接线（最重要，振镜伺服必须双电源）

1、电源输入端子V+/GND/V- (V+：接正电源；GND:电源地系统公共地、V-:接负电源）

严禁接错正负，会烧毁驱动板；电源功率要满足振镜功耗。

2、电源输出：一般直接接振镜电机的供电引脚。

振镜电机接线（驱动板-振镜电机）

1、接电机X端子：接X振镜电机（水平扫描电机）对应X轴偏转。

2、接电机Y端子：接Y 振镜电机（竖直换行电机）对应Y轴偏转。

注意：电机的正负相位，接反会导致扫描图像镜像，调换两根线即可修正。

模拟扫描信号输入（控制卡-驱动板）驱动板有两组独立信号输入，一组给X轴，一组给Y轴，每组端子：IN- GND IN+

1、控制卡输出差分模拟信号；抗干扰，长距离布线推荐；

2、控制卡是单端输出，IN-接GND，IN+接信号输出（只有单路电压，无负端）

所有模块共地：控制卡GND、驱动板GND、电源GND必须连在一起，否则会出现抖动、漂移.图像变形。
