振镜使用说明

在模拟振镜实际使用调试中，常会遇到电压控制与电源选型两大核心问题，理清各项参数规范与使用方法，才能有效保障设备稳定高效运行。

一、模拟电压控制使用方法

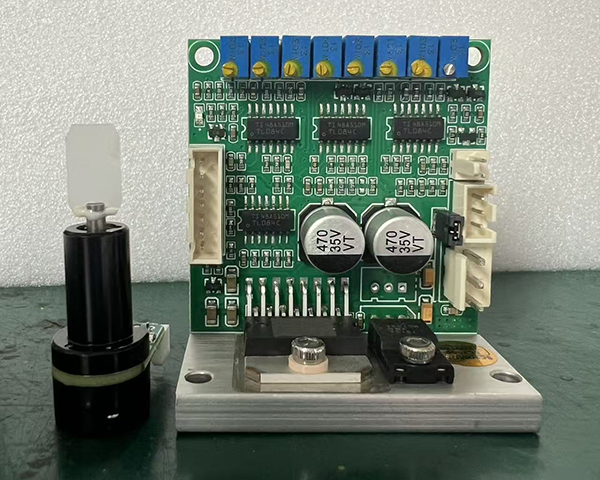

振镜标准控制信号为±5V或±10V直流电压，电压数值与振镜偏转角度呈线性对应关系，满量程电压匹配设备最大摆动角度。使用时将可调直流电压源接入振镜驱动板X-IN、Y-IN模拟输入端口即可完成接线调试。输出固定直流电压时，振镜镜片会精准停留在对应角度位置，实现定点定位调试。

二、实操注意事项

1. 控制电压必须接入驱动板，严禁直接将电压施加在振镜电机线圈上，极易烧毁线圈并造成运行失控。

2. 严格把控输入电压范围，±5V控制系统输入电压不可超出±6V，超限会直接损坏驱动主板。

3. 直流电压定位存在轻微角度偏差，正式使用前需借助打标卡、数据采集设备完成闭环角度校准，保证使用精度。

4. 适用场景区分明确，固定直流电压仅适合单点定位、静止调角使用；高速扫描、激光打标等动态作业，必须使用快速交变模拟电压，单纯直流电压无法满足工作需求。

三、驱动供电电源选型

振镜驱动器主流供电分为±15V与±24V两类，适配不同工况需求。

±15V为低压通用型电源，适配中小功率常规模拟振镜，设备体积小巧、运行功耗低、发热量小，运行速度适中，多用于小幅面加工、低速雕刻等常规作业场景。

±24V属于高压大功率供电方案，适配高速振镜、大摆角振镜，电机驱动力矩充足，偏转响应速度快，带载能力更强，可满足大幅面打标、高精度扫描以及长时间连续稳定工作需求。

行业内驱动器标注供电电流均为单路额定电流，以±24V标注1A为例，代表+24V、-24V两路供电各自最大电流为1A，两路合计最大电流约2A。振镜双向摆动工作过程中，正负两路供电电流基本保持均衡对称，实际选型建议预留充足功率余量，优先选用单路电流不低于1.5A的双路稳压电源，避免因供电功率不足引发振镜抖动、扫描偏移等故障，延长设备使用寿命。

四、通用使用核心要点

1. 供电电压严禁随意混用，严格按照驱动器铭牌额定电压匹配电源，错接电压会直接烧毁驱动元器件。

2. 所有振镜供电标注电流均为单路电流，并非两路电流总和，选型时切勿混淆参数。

3. 振镜模拟控制信号统一为±5V、±10V，控制信号电压与驱动供电电压相互独立，互不影响。

4. 电源选型优先遵循设备原厂参数，同等工况条件下，选用±24V供电振镜整体运行性能更优。
