电池驱动激光振镜完整原理

振镜本质是微型伺服摆动电机（检流计式 galvanometer），电池只负责提供电能，整套系统分为：电池电源模块 → 驱动板卡 → 振镜电机+位置传感器 → 闭环反馈控制，下面分模块拆解原理。

一、振镜核心本体结构

1. 摆动线圈转子：通电后在永磁磁场里产生力矩，带动反射镜片左右/小幅摆动；

2. 位置检测传感器（最关键）：通常是光电位置探测器/电容位置传感器，实时测出镜片当前偏转角度；

3. 永磁定子+弹簧复位结构：断电时镜片自动回归零位。

纯振镜本身不能直接接电池，必须搭配振镜驱动控制器。

二、电池供电整套电路原理（4大环节）

1. 电池电源转换环节（电池不能直连振镜）

振镜驱动板需要两种电压：

- 功率高压：±15V~±48V（大功率焊接振镜甚至±60V），提供摆动动力；

- 低压弱电：±5V、3.3V，给芯片、位置传感器、信号电路供电。

电池一般是锂电池组（12V/24V/36V直流），必须经过：

DC-DC升压/降压模块 → 多路隔离稳压电源

作用：把电池单一直流电压，转换成驱动板需要的多路纯净直流电，滤除电池波纹干扰，避免镜片抖动、温漂变大。

2. 控制信号输入

上位机（单片机/工控板/激光打标卡）输出模拟电压信号（0~±10V标准指令）：

电压大小 = 镜片目标偏转角度；

电压变化快慢 = 镜片摆动速度。

电池只给控制电路板供电，不参与位置指令计算。

3. 功率驱动放大（核心做功部分）

驱动芯片接收角度指令后，把弱电控制信号放大为大电流驱动电流，输送进振镜线圈：

依据安培力原理：通电线圈在恒定磁场中受电磁力矩

M=BIL·S

B=永磁磁场强度，I=线圈电流，电流越大，摆动力矩越大，镜片偏转角度越大；

改变电流方向，镜片反向摆动。

4. 闭环负反馈（振镜高精度的根本）

1. 传感器实时采集镜片实际角度，转换成电压反馈信号；

2. 驱动板对比「目标指令电压」和「实际反馈电压」；

3. 两者存在差值时立刻修正输出电流：偏差大就加大电流加速摆动，接近目标减小电流减速制动；

4. 差值归零，镜片稳定停在指定角度。

没有闭环只开环电池供电：镜片受摩擦力、温升影响，角度严重偏移，完全无法使用。

三、电池供电和市电供电的区别（原理差异点）

1. 市电供电：交流电先整流滤波成直流，电源纹波极小，适合工业长时间大功率振镜；

2. 电池供电：

- 电池电压会随电量下降（锂电满电4.2V，没电3.0V），必须用稳压DC-DC保证驱动电压恒定；

- 电池内阻带来瞬时压降，振镜高速急摆瞬间大电流会造成电压跌落，需要加大容量电解电容做缓冲；

- 便携设备（手持激光打标、野外便携激光除锈振镜）全部采用电池+隔离稳压方案。

四、极简流程总结

电池直流电能 → DC-DC多路稳压电源给驱动板供电

↓

上位机给出角度指令电信号

↓

驱动功率放大输出可变电流送入振镜线圈

↓

电磁力矩驱动镜片偏转

↓

位置传感器实时回传实际角度

↓

驱动闭环修正电流，镜片精准定位

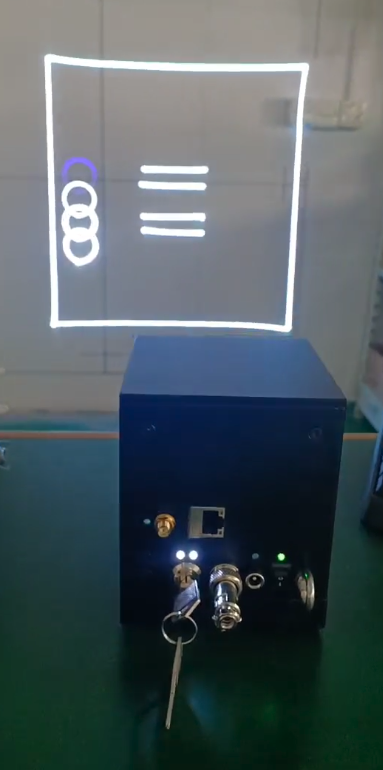

激光光束打在摆动镜片上，完成高速扫描

五、关键补充要点

1. 振镜功耗：普通打标振镜待机几瓦，高速摆动瞬时功耗几十瓦，电池容量决定续航；

2. 锂电供电必须加防反接、过流保护，振镜线圈属于感性负载，断电会产生反向电动势，极易击穿驱动芯片；

3. 低温环境下电池压降变大，需要电源板做低温升压补偿，否则振镜响应变慢、定位精度下降；

4. MEMS微型振镜电池驱动原理一致，只是驱动电压更低、电流更小，多用于便携激光雷达。
