OCT激光扫描振镜SC20MD
眼科医疗OCT扫描系统、3D视觉系统、激光雷达、激光测量

OCT激光扫描振镜SC20MD

 详情说明
产品名称

OCT激光扫描振镜 ------ 3D视觉

型号

SC20MD

功能简介

SC20MD是一款医疗级的超小体积的微型振镜,它在眼科医疗OCT扫描系统、3D视觉系统、激光雷达、激光测量等应用领域被广泛使用。这款振镜的性能达到了国际高端产品CTI62xx的水准,但它的价格却非常亲民,绝对是用户在寻找国产替代品中的不二选择。

SC20MD振镜的体积非常小,但它却可以带动较大的镜片平稳、高速运行,响应时间只有0.15ms,执教用户拍手称赞。相信以它超高的性价比优势,一定会为我们的用户创造出更大、更广泛的市场空间,也会为整个社会做出巨大贡献。

产品优势

超小体积,驱动力强、0.15ms响应时间、性能稳定,速度快、超高性价比、寿命长

规格参数

电源电压: ±24V/1A

模拟信号输入阻抗: 200K±1%Ω(差分输入)

模拟位置输入范围:  ±5 V,±10 V,(可选)

工作温度:0~50℃

扫描角度: 出厂设定±20°(可选±40°)

扫描速度:30Kpps(30k ILDA标准测试图)

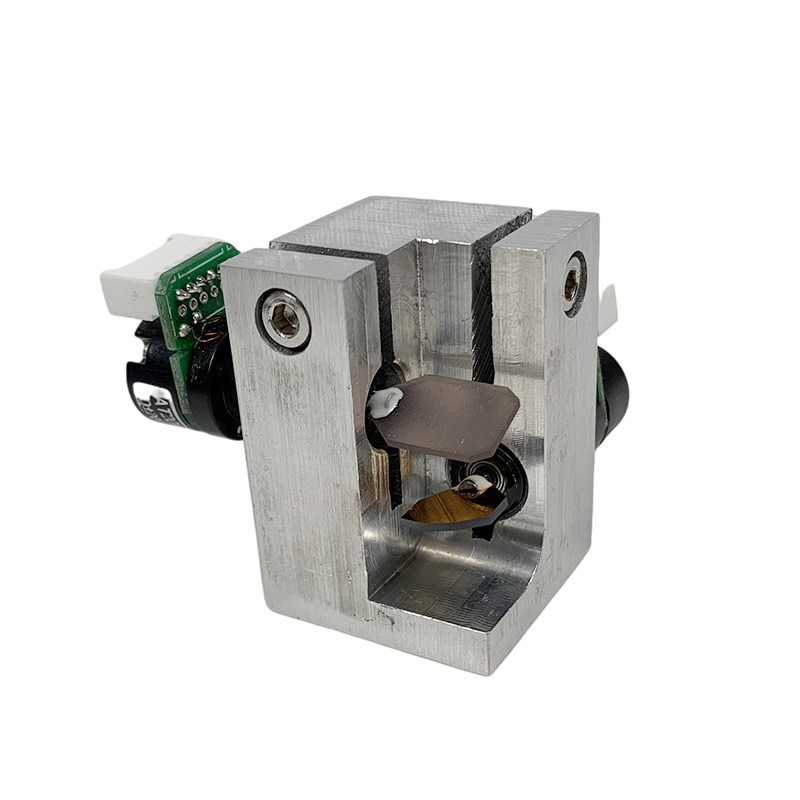

镜片尺寸:8.5mm*12mm*0.8mm,可用于小于10W激光器使用。

镜片反射率: >99% @45°入射(覆盖波长:380nm-700nm)

驱动板尺寸:54mm×63mm×27mm

最高转子温度:130℃

热阻(转子至机壳 ℃/W,最大):3.5℃/W

线圈电阻:2.4

线圈电感:50

电流(A、电机外壳温度50℃,最大):2.0

峰值电流(A,最大):5

小角度阶跃响应时间(常规):0.15ms

线性度:99.0%

比例漂移:50PPM/℃

零点漂移:15 urad/℃

重复精度:10urad

位置输入比例系数:0.5 V/°

位置输入尺寸参数:0.5 V/°(2 V/°)

位置输出尺寸参数:0.5 V/°

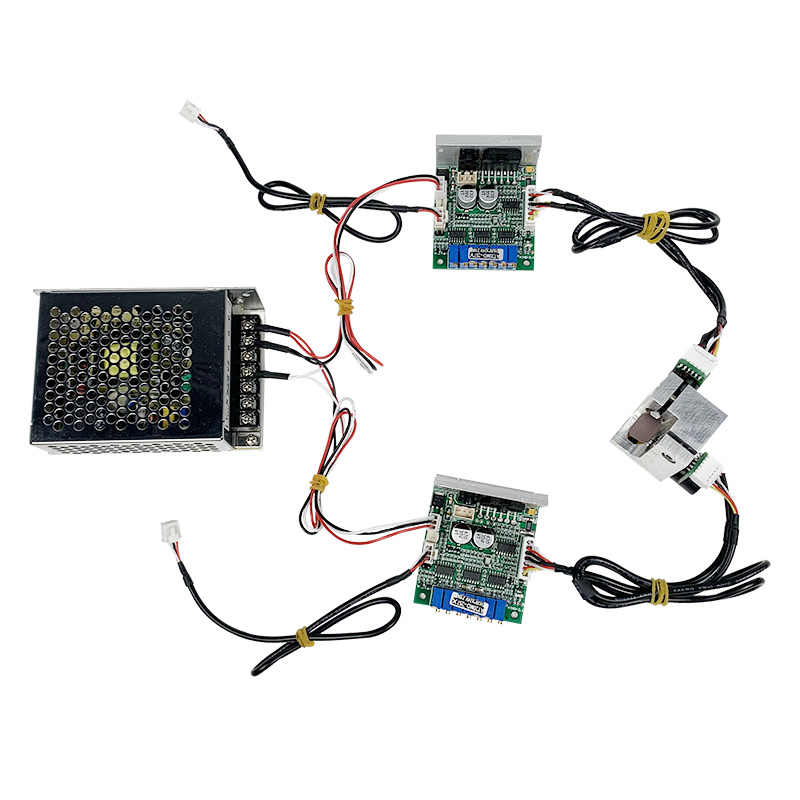

配件

标配:±24V电源,标准电机支架,线材

选配:±15V电源

视频介绍
